NACHET & Fils 1863

360
  • Date de fabrication : 1863
  • N° du microscope : sans numéro
  • Adresse : Paris rue Saint Severin 17
  • Catégorie : Composé
  • Type : Continental
  • Modèle : Statif n°1 Grand Modèle Perfectionné
  • N° inventaire : 146

NACHET & FILS 1853-1908

  • Date de fabrication : 1863
  • N° du microscope : sans numéro
  • Adresse : Paris rue Saint Severin 17
  • Catégorie : Composé
  • Type : Continental
  • Modèle : Statif n°1 Grand Modèle Perfectionné
  • N° inventaire : 146

146 Microscope grand modèle perfectionné



complet et binoculaire, suspendu sur un axe de manière à pouvoir s’incliner et rester fixe dans toutes les positions entre l’horizontale et la verticale, construit dans les meilleures conditions de solidité et de précision sous le rapport des mouvements et du centrage. L’ajustement au foyer s’opère au moyen d’un mouvement rapide formé par une cré­maillère et d’un mouvement lent à vis micrométrique, agissant sur la colonne portant le corps, ce mouvement micrométrique, par suite d’une nouvelle disposition (le renversement de l’action du ressort spiral), est d’une précision et d’une douceur tout à fait remarquables et en môme temps entièrement rigide par suite de l’étendue de la surface du frottement dans la colonne prismatique, ce qui m’a permis de supprimer le deuxième mouvement lent existant dans l’ancien grand modèle. Le bouton porte une division pour mesurer les épaisseurs et donne le 500e de millimètre. Le corps porte-objectifs est à tirage et est divisé en millimètres.

La platine est montée à rotation et est munie d’une table mobile à mouvements rectangulaires actionnés par des vis de rappel très soignées, pour faire déplacer l’objet dans toutes les directions. Une règle-équerre montée sur cette table arrête la préparation et, à l’aide de deux divisions perpendiculaires l’une à l’autre, permet de déterminer des ordonnées dont les chiffres inscrits sur la lame donneront le moyen de retrouver plus tard le point qu’on veut étudier de nouveau.

A cette platine s’adapte à volonté une disposition très utile dans les études sur des préparations rares ou précieuses. C’est le système formé de deux petits miroirs, l’un concave, placé au niveau de la platine à gauche et mobile dans tous les sens de manière à envoyer un rayon de lumière rasante, l’autre, placé en face à droite et incliné à 45 degrés, pour ramener verticalement le faisceau lumineux.

L’image de l’extrémité de l’objectif éclairée vivement, vient se projeter dans le petit miroir de droite, et d’un seul coup d’oeil on peut s’assurer s’il y a contact ou non. La couche de liquide d’une immersion laisse passer le rayon de lumière rasante même quand la lentille est presque au contact du verre ; ce procédé, déjà appliqué depuis douze ans à quelques-uns de mes grands modèles, rend de grands services et se généralisera de plus en plus comme adjonction à l’usage des objectifs très forts.

L’éclairage est formé par un double miroir plan et concave, monté sur articulations pouvant se développer dans toutes les directions, afin d’obtenir les effets de lumière oblique et les variations de distance. Entre la platine et le miroir est placé un système de coulisse à frot­tement doux, mû par un levier et portant la sous-platine à centrage facultatif, (lui peut être amenée en dehors de la platine pour le chan­gement des condensateurs et éclairages divers; de plus, le centre de rotation qui permet de l’excentrer porte un petit mouvement lent donnant la faculté de mettre très exactement les éclairages à la distance convenable des objets.

Composition du microscope : Appareil binoculaire se montant à la place du corps ordinaire à volonté.

Collection de dix objectifs nos 1, 2, 3, 4, 5, 6, montés bas de forme pour être employés avec le binoculaire, un second 6 et 7 et 8, tous trois montés à correction. — 9 à correction et immersion à l’eau. — 11 à immersion homogène et à correction

Condensateur direct à grand angle d’ouverture, avec platine de centrage mue par deux vis.

Revolver à trois objectifs.

4 oculaires. — Goniomètre pour mesurer les angles des cristaux. Chambre claire. — Prisme redresseur.

Appareil de polarisation avec lames sensibles de gypse. Éclairage à fond noir.

Micromètre oculaire. — Micromètre objectif (100e de millimètre).

Lentille à long foyer montée sur pied pour éclairer les corps opaques.

Accessoires de préparations, lames de verre, lamelles minces.

Collection d’instruments de dissection: aiguilles, scalpels, ciseaux, pinces fines, etc., etc. Cet instrument est contenu dans une forte boîte d’acajou à coins en cuivre et garnie à l’intérieur de velours. Les objectifs sont renfermés dans des boites de maroquin, les acces­soires dans des compartiments spéciaux



Catalogue Nachet 1886 p6 fig1

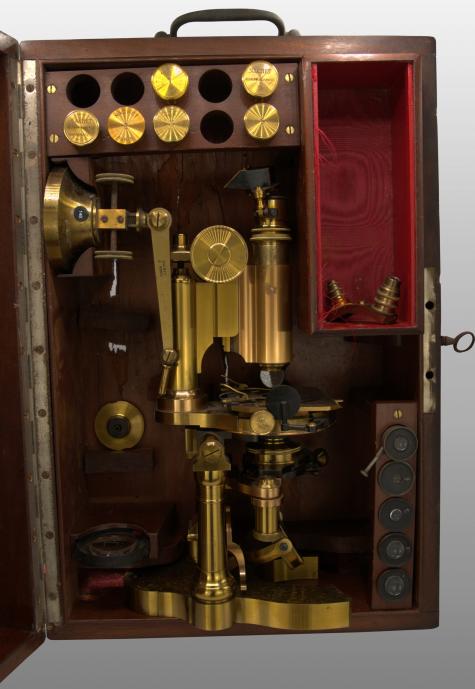

Description 146 : boite en acajou (31x46x18 cm)  objectifs 1, 2, 5 ,9  oculaires 1, 2, 3 , 4   réticule lentille à long foyer montée sur pied ajustable par crémaillère.
