MERKER Ludwig 1856-1920

360
  • Date de fabrication : 1902
  • N° du microscope : 8 896
  • Adresse : Wien XVLL Czermakg 15
  • Catégorie : Composé monoculaire
  • Type : Continental
  • Modèle : Petit droit inclinant
  • N° inventaire : 261

MERKER Ludwig 1856-1920

  • Date de fabrication : 1902
  • N° du microscope : 8 896
  • Adresse : Wien XVLL Czermakg 15
  • Catégorie : Composé monoculaire
  • Type : Continental
  • Modèle : Petit droit inclinant
  • N° inventaire : 261

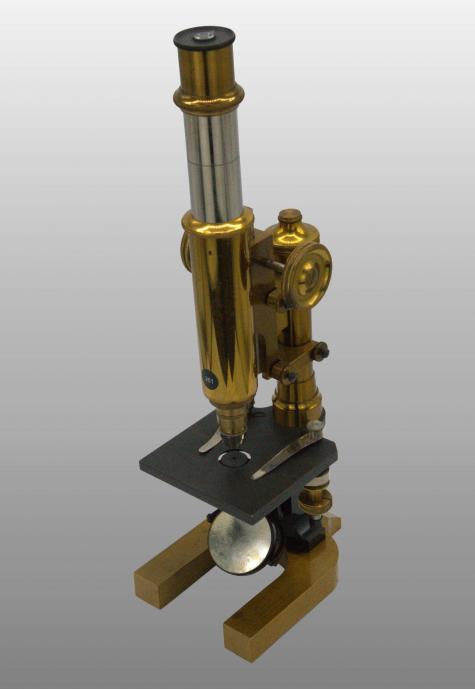

261 Microscope moyen inclinable de type VI.

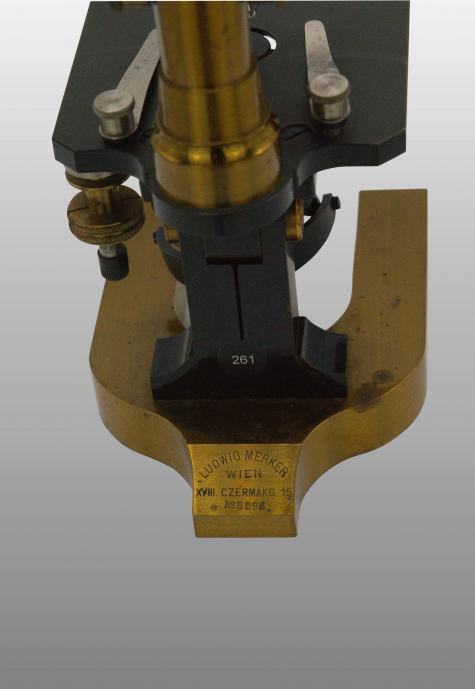

Pied en fer à cheval. Une colonne rectangulaire est vissée à l’arrière du U. En haut de cette plaque se trouve une articulation permettant de basculer tout l’ensemble jusqu’à 90°.
Sur cette dernière, la colonne supérieure est fixée par une vis. Une colonne supportant le tube est maintenue par un écrou. En haut de cette colonne se trouve la vis micrométrique d’après le principe de Roberval.

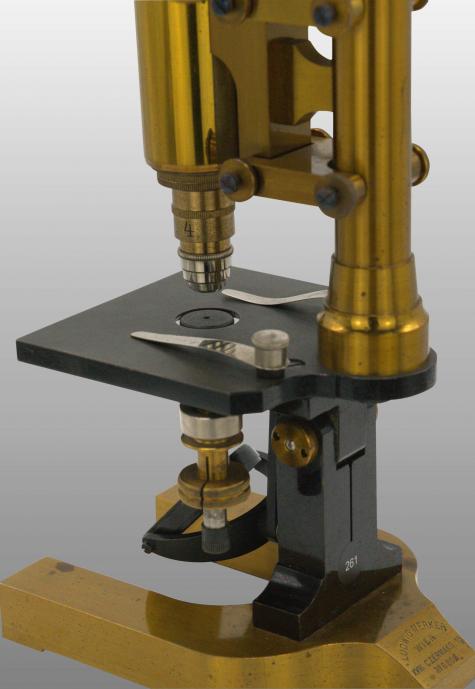

Platine fixe carrée. Sous cette platine se trouve un support réglable en hauteur et escamotable supportant le condenseur et un diaphragme.
Tube à tirage gradué. Mise au foyer par un pignon et une crémaillére, avec miroir plan concave mobile fixé par une tirette sous la platine. Objectif 4 et 7.

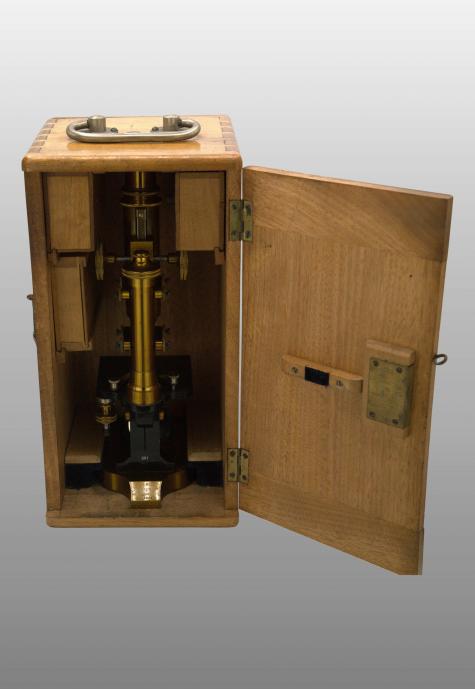

Dans une boîte d’acajou.

Catalogue Merker 1906 (die technik des modernen mikroskopes)

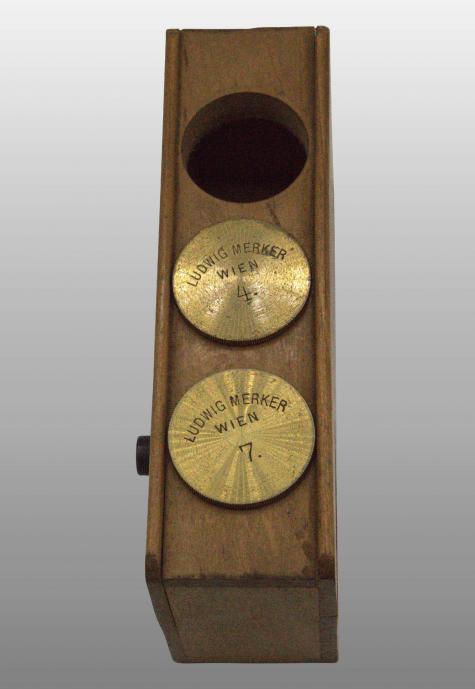

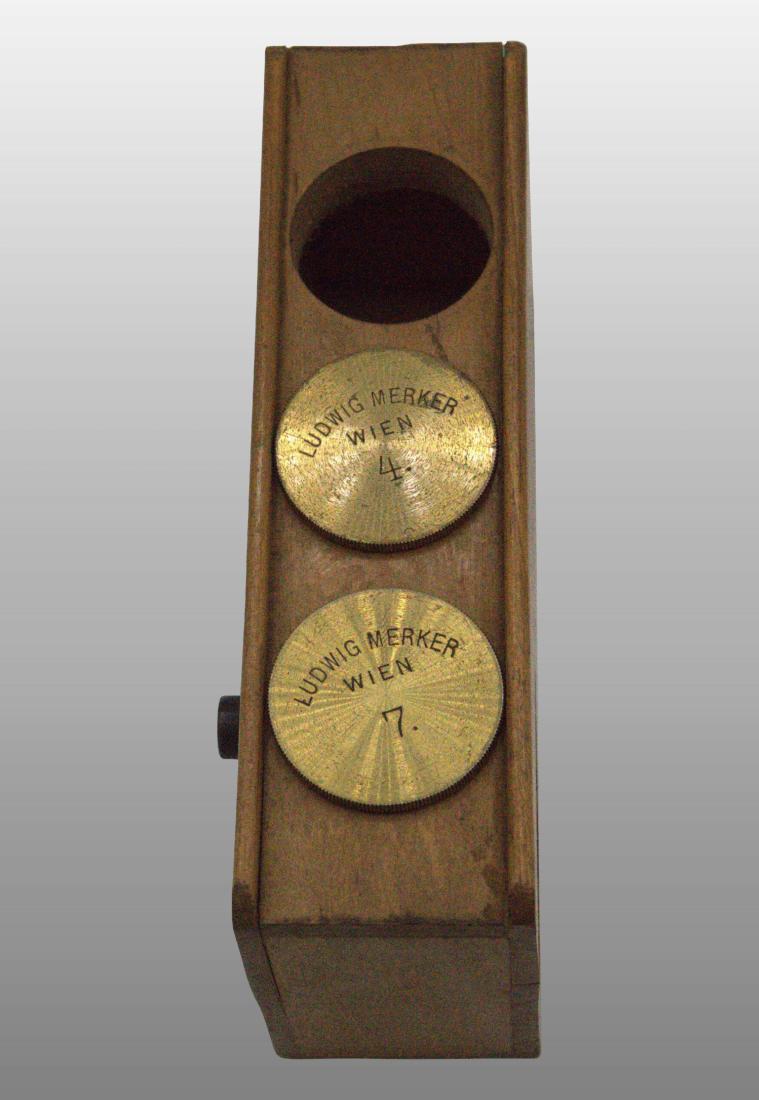

Description 261 : Boite en acajou (31x16x15 cm), Oculaire 4. Objectif 4, 7. Condenseur sans lentille avec diaphragme.
