NACHET & Fils 1910

360
  • Date de fabrication : 1910
  • N° du microscope : Sans numéro
  • Adresse : Paris rue Severin 17
  • Catégorie : Composé monoculaire
  • Type : Continental
  • Modèle : Quidor stéréomicroscope
  • N° inventaire : 403

NACHET & FILS 1853-1908

  • Date de fabrication : 1910
  • N° du microscope : Sans numéro
  • Adresse : Paris rue Severin 17
  • Catégorie : Composé monoculaire
  • Type : Continental
  • Modèle : Quidor stéréomicroscope
  • N° inventaire : 403

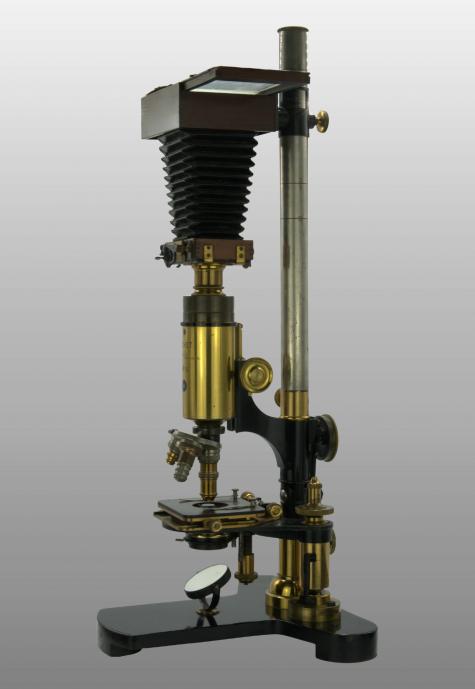

403 Microscope QUIDOR NACHET

Cet instrument peut être employé comme microscope ordinaire d’observation et surtout comme appareil pour la microphotographie ordinaire ou pour la microphotographie stéréoscopique.
De plus, sa disposition particulière permet de l’employer pour obtenir la photographie stéréoscopique d’un objet. Soit en grandeur naturelle, soit agrandi, soit réduit 2, 3, 4 fois.
Principe et description de l’appareil : Les microscopes binoculaires à 2 objectifs, souvent employés pour la photographie stéréoscopique, n’offrent qu’un champ d’action extrêmement à cause du principe même de leur construction, puisque l’obligation de juxtaposer leurs deux objectifs implique que ces objectifs ne peuvent être qu’à très long foyer, et par conséquent très faibles.
Au contraire, le principe sur lequel est basée la construction de l’appareil QUIDOR, c’est-à-dire, l’emploi d’un seul objectif pouvant prendre deux positions symétriques par rapport à l’objet à photographier, permet de se servir d’un seul objectif de grossissement quelconque, sans limites déterminées.

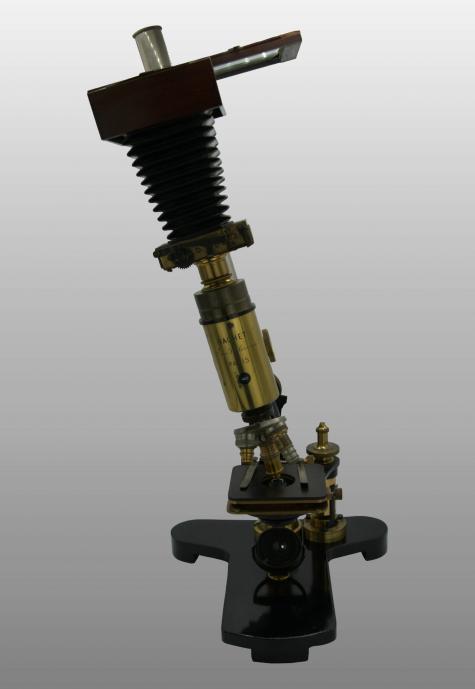

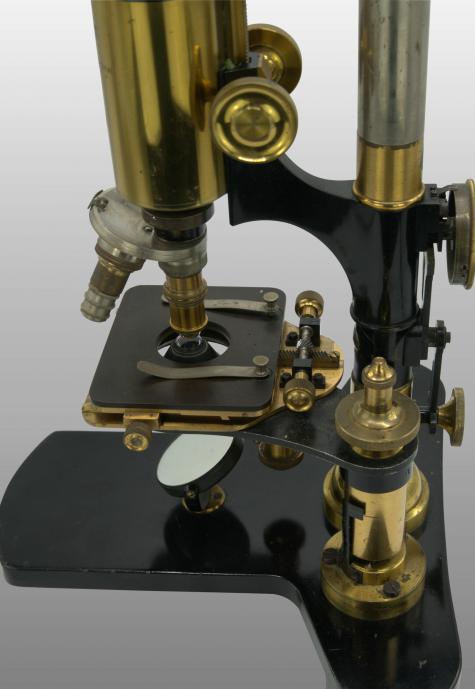

Ainsi qu’on le voit, la partie supérieure du microscope est montée à rotation autour d’un axe dont le prolongement passe par le plan de l’objet à photographier, et peut être immobilisée dans des positions inclinées symétriques qu’on lui donne. Ces inclinaisons sont indiquées par un tambour gradué en degrés. La platine qui porte l’objet est montée à rotation et mobile à grands déplacements rectangulaires ; elle porte de plus, un condenseur Abbe avec diaphragme à iris. Ce microscope peut donc servir, comme nous le disions plus haut, soit pour l’observation directe, soit pour la photographie simple ou stéréoscopique.
Lorsqu’il s’agit de photographier un objet relativement gros que l’on veut agrandir ou réduire 2, 3, 4 fois, on fait tourner de 180° la chambre noire, avec la colonne qui la porte, dans la position montrée sur la photo. On opère alors avec l’objectif spécial dont l’appareil est muni et auquel est adapté un obturateur à temps de pose variable.

Catalogue Nachet 1910 page 68 à 70

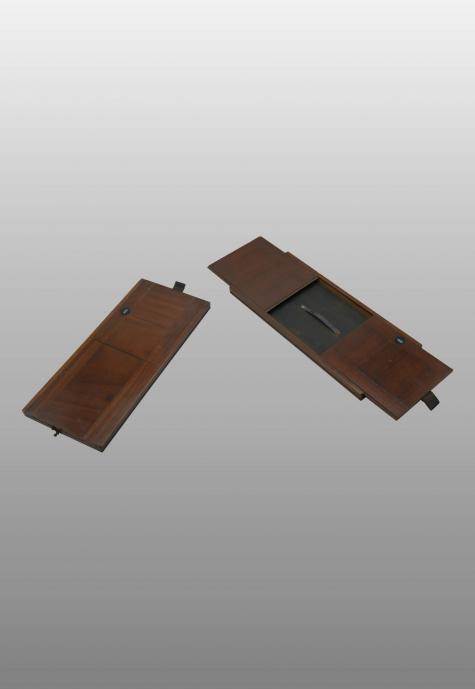

Description 403 : Oculaire de projection, objectif 1, 7, et immersion. Appareil photo 8 x 8 cm avec obturateur ; soufflet, 2 dépolis.
