SIDLE AND POALK

360
  • Date de fabrication : 1880
  • N° du microscope : Sans nuuméro
  • Adresse : Philadelphia
  • Catégorie : Composé monoculaire
  • Type : Continental
  • Modèle : Acme
  • N° inventaire : 173

SIDLE AND POALK

  • Date de fabrication : 1880
  • N° du microscope : Sans nuuméro
  • Adresse : Philadelphia
  • Catégorie : Composé monoculaire
  • Type : Continental
  • Modèle : Acme
  • N° inventaire : 173

173 Microscope platine réversible

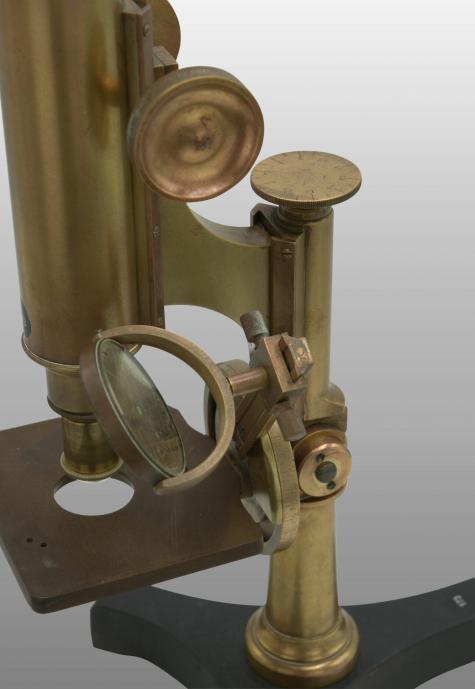

Ce microscope est le premier instrument bon marché que nous avons vu avec une platine oscillante. La forme générale de l’instrument n’a guère besoin d’être décrite, mais on peut mentionner que la platine est composée de deux fines plaques circulaires en laiton, la supérieure (illustrée dans le coin inférieur gauche) adaptée pour tourner sur la partie inférieure, de sorte que l’objet peut être tourné dans le champ de vision. La platine peut être centrée. La plaque supérieure peut être retirée et deux clips à ressort attachés à la plaque inférieure, au-dessus ou en dessous, ce qui en fait une platine pour une utilisation avec une lumière oblique. L’ouverture dans la platine a un filetage standard, pour recevoir divers accessoires d’éclairage lorsque l’on souhaite que le miroir se déplace indépendamment d’eux, et aussi pour permettre un montage du sélénite afin qu’elle puisse tourner sans tourner le Prisme Nicol. Le miroir et la platine sont tous deux fixés par des raccords coulissants à la même barre, qui les porte autour de l’objet en tant que centre. La pièce circulaire à angle droit par rapport à la platine, donne une stabilité à la barre, avec un mouvement fluide, et est graduée pour montrer la direction angulaire du faisceau lumineux. La base en fer à cheval est réversible, de sorte qu’une plus grande stabilité peut être assurée lorsque le support est utilisé en position horizontale.

Dans une boîte en acajou à serrure

Catalogue Journal royal microscopical Society 1880 page 523

Description 173:         .
