NACHET & Fils 1863

360
  • Date de fabrication : 1863
  • N° du microscope : sans numéro
  • Adresse : Paris rue Saint Severin 17
  • Catégorie : Composé
  • Type : Continental
  • Modèle : Statif n°1 Grand Modèl
  • N° inventaire : 225

NACHET & FILS 1853-1908

  • Date de fabrication : 1863
  • N° du microscope : sans numéro
  • Adresse : Paris rue Saint Severin 17
  • Catégorie : Composé
  • Type : Continental
  • Modèle : Statif n°1 Grand Modèl
  • N° inventaire : 225

225 Microscope grand modèle n°1

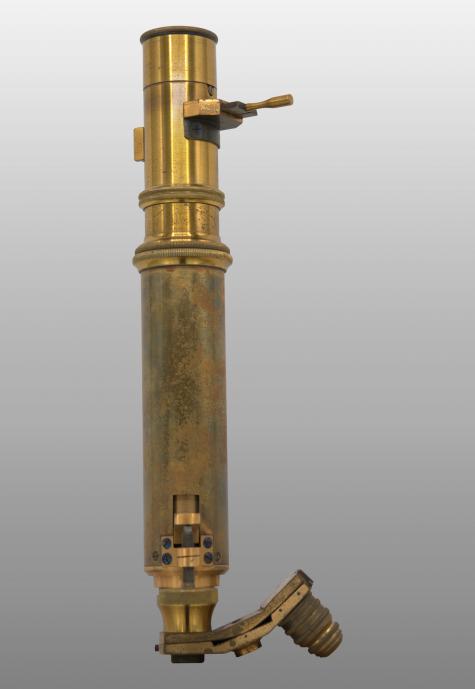

Complet, suspendu sur un axe de manière à pouvoir s’incliner et rester fixe dans toutes les positions entre l’horizontale et la verticale, construit dans les meilleures conditions de solidité et de précision sous le rapport des mouvements et du centrage. L’ajustement au foyer s’opère au moyen d’un mouvement rapide formé par une cré­maillère et d’un mouvement lent à vis micrométrique, agissant sur la colonne portant le corps, ce mouvement micrométrique, par suite d’une nouvelle disposition (le renversement de l’action du ressort spiral), est d’une précision et d’une douceur tout à fait remarquables et en môme temps entièrement rigide par suite de l’étendue de la surface du frottement dans la colonne prismatique, ce qui m’a permis de supprimer le deuxième mouvement lent existant dans l’ancien grand modèle. Le bouton porte une division pour mesurer les épaisseurs et donne le 500e de millimètre. Le corps porte-objectifs est à tirage et est divisé en millimètres.

La platine est montée à rotation et est munie d’une table mobile à mouvements rectangulaires actionnés par des vis de rappel très soignées, pour faire déplacer l’objet dans toutes les directions. Une règle-équerre montée sur cette table arrête la préparation et, à l’aide de deux divisions perpendiculaires l’une à l’autre, permet de déterminer des ordonnées dont les chiffres inscrits sur la lame donneront le moyen de retrouver plus tard le point qu’on veut étudier de nouveau.

L’éclairage est formé par un double miroir plan et concave, monté sur articulations pouvant se développer dans toutes les directions, afin d’obtenir les effets de lumière oblique et les variations de distance. Entre la platine et le miroir est placé un système de coulisse à frot­tement doux, mû par un levier et portant la sous-platine à centrage facultatif, (lui peut être amenée en dehors de la platine pour le chan­gement des condensateurs et éclairages divers ; de plus, le centre de rotation qui permet de l’excentrer porte un petit mouvement lent donnant la faculté de mettre très exactement les éclairages à la distance convenable des objets.

Collection de six objectifs n° 0, 1, 2, 3, 4, 5, 7, à correction et immersion à l’eau

Condensateur direct à grand angle d’ouverture, avec platine de centrage mue par deux vis.

3 oculaires. Chambre claire. Prisme redresseur.

Appareil de polarisation avec lames sensibles de gypse. Éclairage à fond noir.

Micromètre oculaire. Micromètre objectif (100e de millimètre).

Lentille à long foyer montée sur pied pour éclairer les corps opaques.

Accessoires de préparations, lames de verre, lamelles minces.

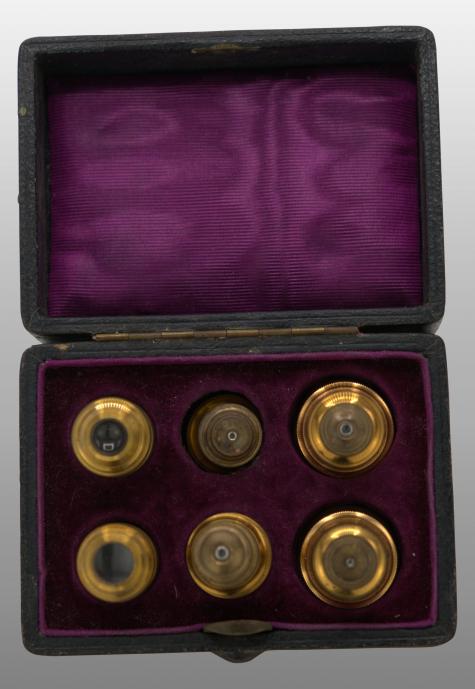

Collection d’instruments de dissection: aiguilles, scalpels, ciseaux, pinces fines, etc., etc. Cet instrument est contenu dans une forte boîte d’acajou à coins en cuivre et garnie à l’intérieur de velours. Les objectifs sont renfermés dans des boites de maroquin, les acces­soires dans des compartiments spéciaux



Catalogue Nachet 1872 page 6 fig2

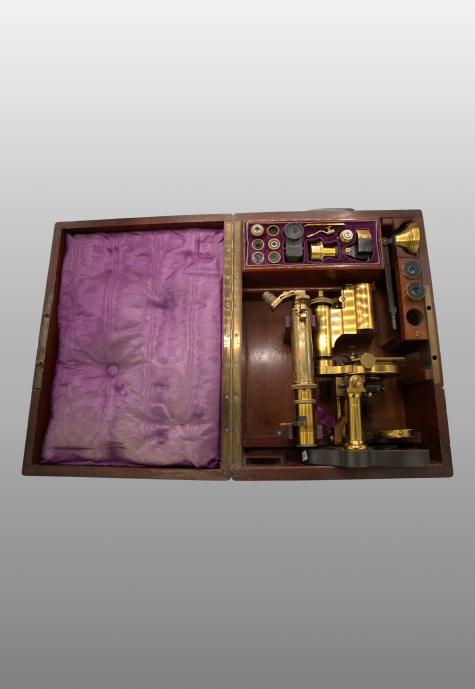

Description 225 : boite en acajou (28x38x16 cm)    objectifs 2, 3, 5 ,7, 9 iris    oculaires 0, 1, 2, réticule , lentille à long foyer montée sur pied ajustable par crémaillère, chamber Claire,revolver, platine xy, clef.
