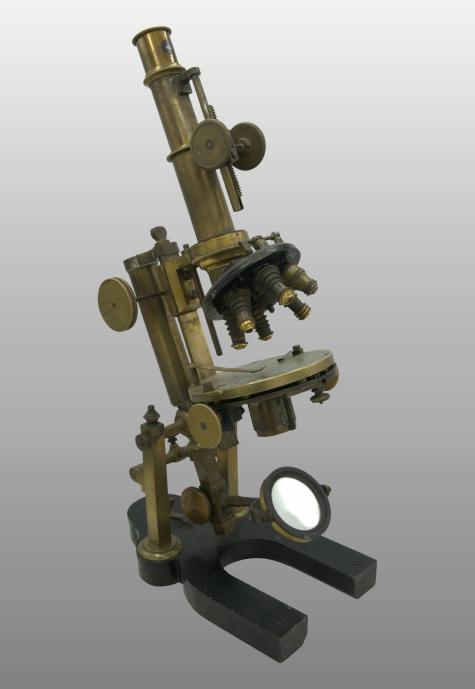

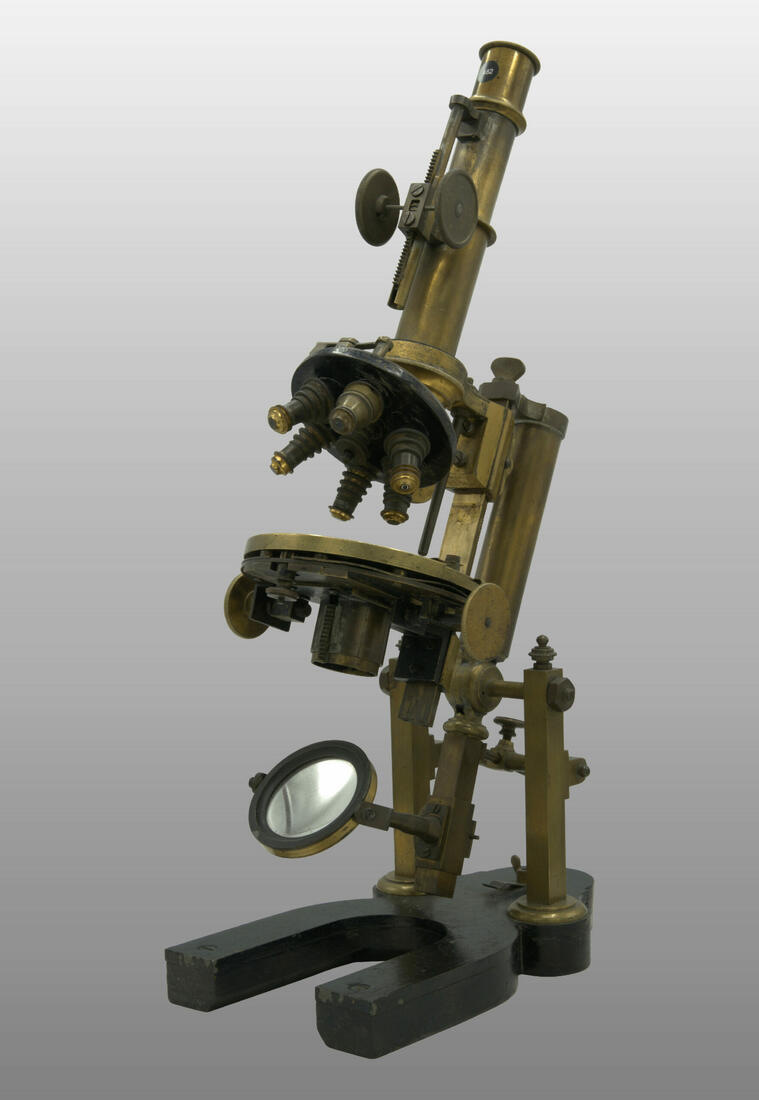

482 Prototype microscope français

Sur un pied en U d’une longueur de 20 cm et d’une largeur de 12 cm, sont fixées deux colonnes carrées qui supportent un axe horizontal permettant de faire basculer tout le microscope. Un petit axe rentre dans un trou avec une vis de blocage. En serrant cette vis, elle bloque la tige et donc l’inclinaison du microscope.

La potence supérieure ronde provient surement d’un vieux microscope. En haut, se trouve une vis papillon qui maintient une colonne triangulaire avec une crémaillère fraisée dans la masse. Un bouton sert à ajuster la mise au point. Cette colonne ressemble beaucoup à Merz. Un axe vertical sert de butée de hauteur pour ne pas casser les objectifs ou la préparation.

Sur cette pièce est vissée un support de tube et sur ce support se trouve une autre mise au point avec deux boutons qui fait coulisser tout le support oculaire.

Un revolver avec un crantage très particulier sur le haut maintient 6 objectifs.

La platine est ronde avec un mouvement X et Y est également très spéciale et bizarre.

Le miroir peut être ajusté en hauteur avec un bouton et pignon qui agit sur une crémaillère. Le miroir est du style Chevalier avec un coté concave et de l’autre côté, un miroir plan de plus petit diamètre.
