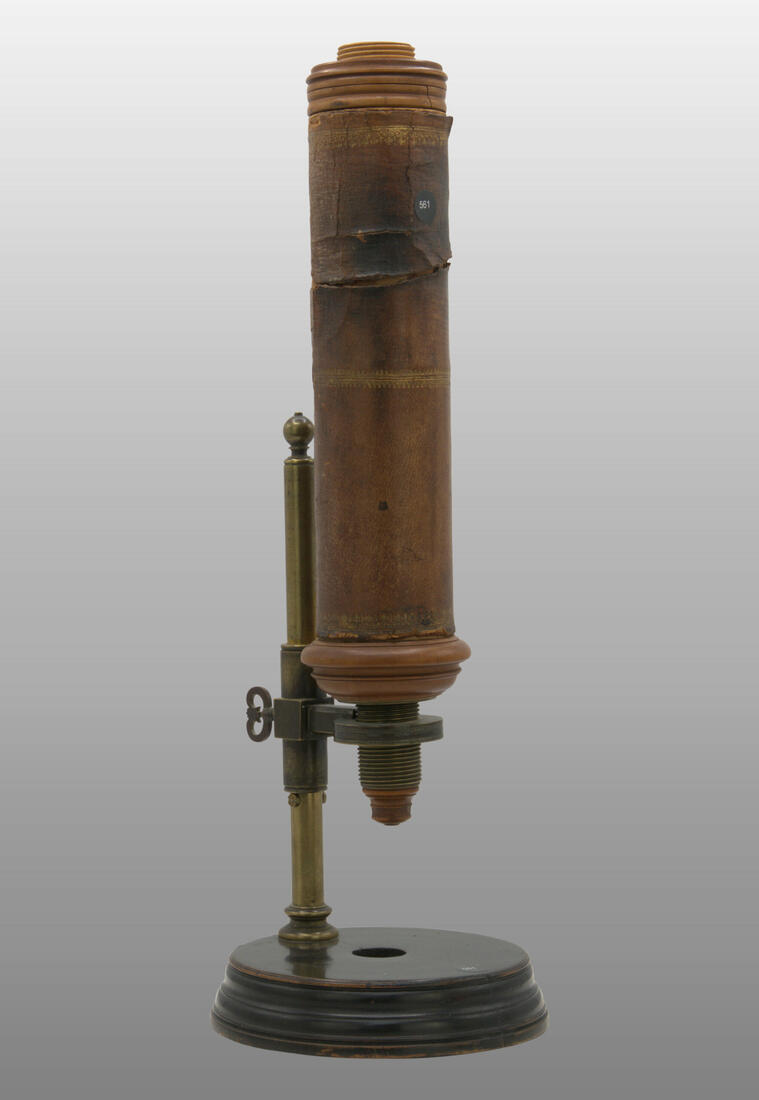

561  microscope type hooke

Le microscope est formé d’un piédestal en bois, et d’un tube soutenu par une tige. Il n’y a pas de miroir inférieur pour refléter la lumière. Pour éclairer les préparations, les observateurs utilisent la bougie ou une lampe consistant en une bougie et une lentille grossissante.

Le tube (en carton fort, ou en bois) a deux extrémités aux bouts desquels se trouvent deux lentilles de verre, appelées

un oculaire en bois (coté de l’oeil)

un objectif en bois (côté de l’objet)

Chacune de ces lentilles peut avoir des grossissements variables, mais en général entre 3 et 20x. Il y a des jeux de lentilles pour l’oculaire et pour l’objectif. Le grossissement total du microscope est le produit des grossissements de chaque lentille.

Par exemple : oculaire = 4x, objectif = 12, grossissement du microscope = 48x

Il y a parfois une lentille interne appelée lentille de champ, servant à agrandir le champ visuel

Fonctionnement:

Une lentille de verre, traversée par les rayons de lumière, à la propriété de les dévier selon un certain angle. Exemple: le rayon de lumière est comme une balle de tennis tirée dans un service. En rebondissant par terre, la balle fait un angle.

Une lentille bien taillée à la forme d’une antenne parabolique. Il y a différents types de lentilles (plate et convexe, biconvexes, etc.).

Si la lentille est bien taillée, tous les rayons vont aboutir au foyer de la lentille. C’est comme si des joueurs de tennis étaient disposés sur une antenne parabolique et tiraient toutes leurs balles tous en même temps au centre. A cet endroit, l’image projetée est nette. Plus loin, plus près ou en dehors du foyer, l’image est trouble.

La règle de base est que plus la lentille grossit, plus son foyer est proche d’elle.

Exemple fictif : oculaire = 4x –> foyer = 8 cm; objectif = 12x –> foyer = 2 cm

Le réglage du microscope s’effectue en faisant coïncider le foyer de l’objectif avec le foyer de l’oculaire. Ainsi, lorsque les rayons de lumière entrent par l’objectif, ils projettent l’image qui est nette à 2 cm de l’objectif dans le tube du microscope. De l’autre coté du microscope, l’observateur règle l’oculaire en le faisant coulisser. De la sorte il rapproche le foyer de l’oculaire du foyer de l’objectif. Lorsque l’observateur voit l’image nette, c’est que les deux foyers sont exactement l’un sur l’autre.

Hooke n’est pas l’inventeur de ce dispositif, qui date en gros de l’époque de Galilée, au début du 17e siècle. Le microscope de Hooke bénéficie des apports des constructeurs d’instruments italiens et allemands notamment. Ensuite, il n’y a eu pas de changements fondamentaux dans l’optique du microscope avant la fin du 18e siècle. En revanche la forme des microscopes, la précision du réglage, la variété des mouvements possibles et le matériau utilisé (cuivre, laiton) ont évolué au cours du 18e siècle.
