​421 Microscope de terrain

C’est un petit appareil de terrain. La mise au point se fait par une vis hélicoïdale. Sur la partie supérieure se trouve l’oculaire et en bas l’objectif.

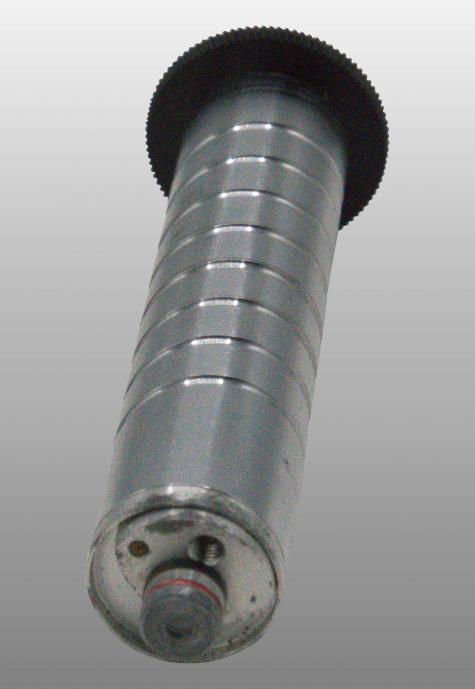

La particularité de cet objectif est d’être en 2 parties. Le premier objectif est fixé à l’extrémité du tube en aluminium est sur une petite plaque ovale escamotable. C’est pour le fort grossissement (grossissement 2x). Ensuite on peut escamoter cette plaque, et une autre lentille prend le relais. On ne la voit pas mais elle se trouve dans le tube. IL faut ensuite dévisser le tube, la distance focale est très longue et les 2 objectifs ne sont pare focaux. Grace à ces deux possibilités, la plage de grossissement en fonction du tirage peut varier de 20 à 50 fois ou de 100 à 200 fois.
Une platine fixe fait partie du statif en aluminium peint en noir gaufré. Une rondelle galbée sert de valet pour maintenir la préparation.
En dessous, un miroir peut être orienté par un levier.

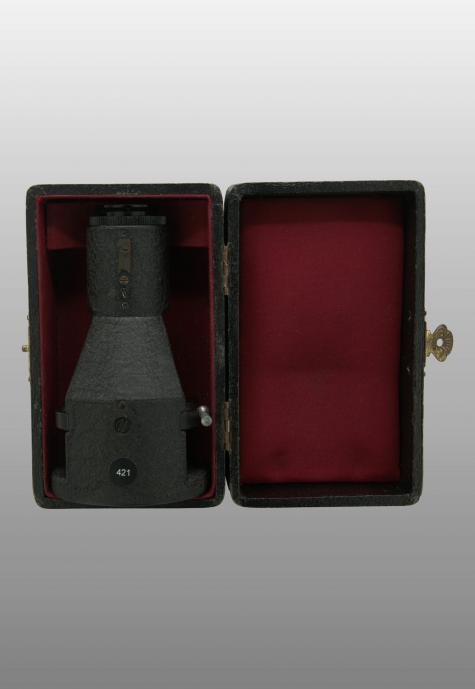

Dans une boîte noire à serrure.

VOIR MICROSCOPE TOEPFER INVENTAIRE N° 197 QUI A LE MEME SYSTEME DE GROSSISSEMENT.

Catalogue

Description 421 : boite en acajou (8x14x7 cm) recouverte de velours rouge à l’intérieur, 1 Oculaire fixe, 1 objectif fixe à lentille escamotable.
