LEITZ Ernst 1843-1920
LEITZ Ernst 1843-1920
004 Grand Microscope inclinant construction 1891-1901
Charnière à levier, platine ronde et tournante pouvant être centrée. Mécanisme à pignon et à crémaillère pour la mise au point des objectifs ; dit à vis micrométrique pour la mise au point exacte au foyer avec des divisions sur le pourtour ( une division = 1/200éme de mm), tube à tirage portant des divisions millimétriques sur le côté.
Grand appareil d’éclairage d’Abbe, se montant et se descendant par pignon et crémaillère ; diaphragme à iris à mouvement horizontal. En pesant sur le bouton, on abaisse le condenseur qui est fixé d’un coté à une charnière, et le sort de l’appareil d’éclairage. On peut alors employer le diaphragme à iris à cylindre, qui s’ouvre et se ferme au moyen d’un levier.
Platine à chariot mobile n°100, s’adapte à la platine du microscope par une petite tige métallique et par une vis et se fixe toujours exactement au même point. Pour l’enlever, il suffit de desserrer la vis.
Révolver à trois objectifs. Nouvel oculaire à dessiner. Grand appareil de polarisation. Oculaire micrométrique. Micromètre objet. Il est composé des objectifs n° 1 ,2 ,3 ,4 ,5 ,6 ,7 ,8, immersion ouverture 1.30 et 6, et un à immersion huile ouverture 1.30. Oculaires n ° 0, ,1 ,2, 3 ,4 et 5. Grossissement minimum 15 et maximum 1500 x.
Dans une boîte en acajou à serrure
Catalogue Leitz 1896 page 15 Rolf Beck page 28

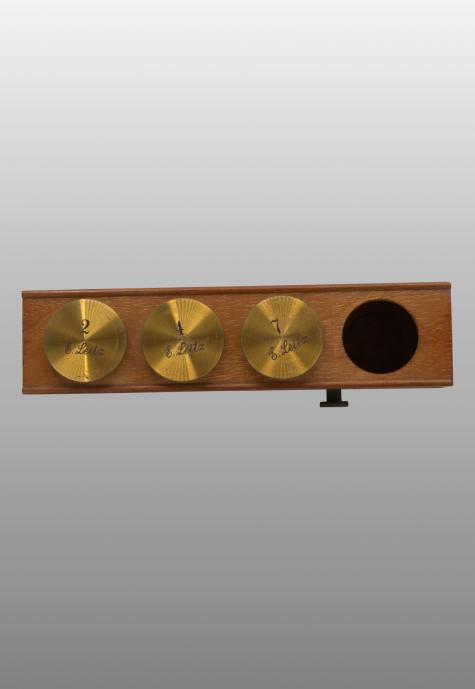

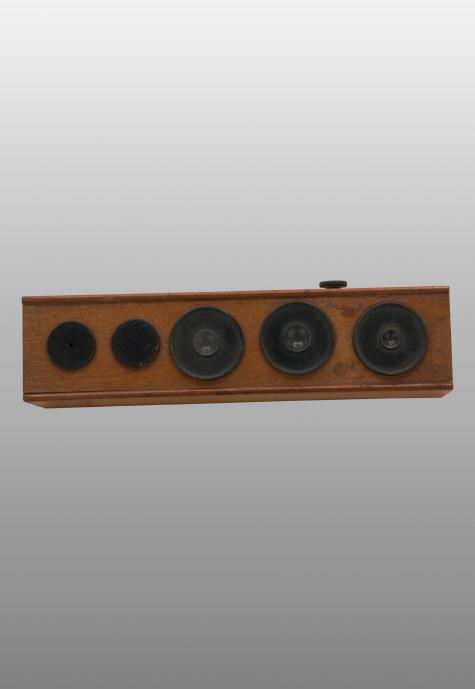

Description 004: avec boite en acajou (20x34x19 cm); oculaire 3, 5 , objectifs 2 , 4 et 7. Clef.
