450 Microscope grand modèle n° VII

Il s’agit d’un exemple d’un grand modèle non inclinable ayant le contrôle de réglage fin situé à l’arrière sous la platine

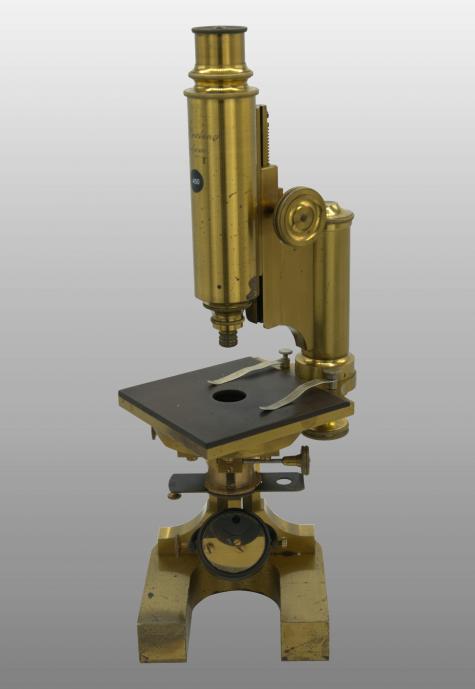

Le grand modèle (n » VII du catalogue), est supporté par un pied très lourd, en fer à cheval, sur lequel s’élève un pilastre à charnière qui supporte la platine et le corps du microscope. Le mouvement ra¬pide est fourni par une crémaillère mue à l’aide d’un double bouton moleté, et le mouvement, lent par une vis micrométrique que commande le bouton placé au-dessous de la colonne ; mais la tige qui traverse cette colonne et sur laquelle la vis micrométrique la fait monter et descendre en même temps que le tube du microscope qui y est fixé a le forme d’un prisme triangulaire : l’instrument est, comme on dit , monté à prisme, ce qui préserve l’axe optique de tout déplacement latéral et garantit un excellent centrage.
Ce tube, qui glisse verticalement, à frot¬tement dur, dans la douille qui le supporte peut ainsi être élevé ou abaisse avec les diaphragmes dont il est muni ou même enlevé tout à fait, A sa partie inférieure, il porte un pas de vis dans lequel on peut fixer un cadre à coulisses destiné à recevoir des disques de glace bleue, de couleur plus on moins intense, pour modifier la teinte de la lumière qui éclaire l’objet, particulièrement quand on emploie la lumière jaune des lampes ou la chambre claire avec un faible grossissement. Le miroir, plan d’un côté, concave de l’autre, est monte sur une double articulation pour donner l’éclairage obli¬que sur les deux côtés. On peut encore l’élever ou l’abaisser en fai¬sant glisser sa monture dans une rainure entaillée dans la tige du corps).
Cet instrument en raison de sa construction et de la force de ses pièces est d’une solidité et d’une fixité à toute épreuve. Sa hau¬teur, quand le tube est entièrement tiré (sans objectif) est de 0,35 m.
Livré avec les objectifs 2,4,5,7,9 à immersion et de 5 oculaires donnant des grossissements de 25 à 1300 diam. Une grande loupe pour les corpos opaques est fournie.
La page suivante est tirée du Catalogue d’instruments chimiques offert par Paul Rousseau &Co., 1888. Il indique que ces modèles ont été vendus avec ou sans la capacité d’incliner.

Catalogue Instruments chimiques Rousseau et co 1888

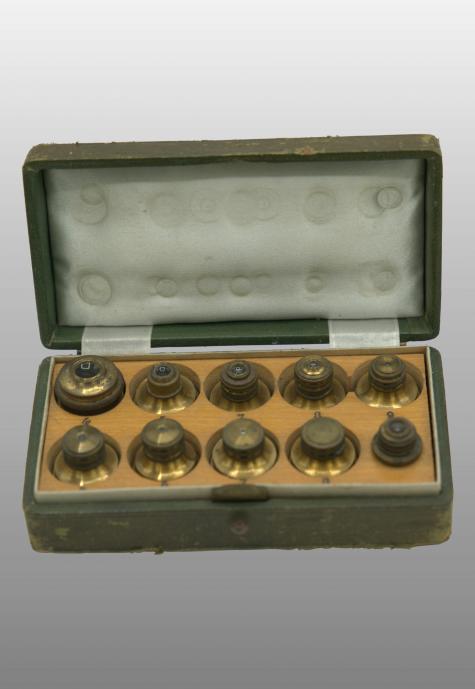

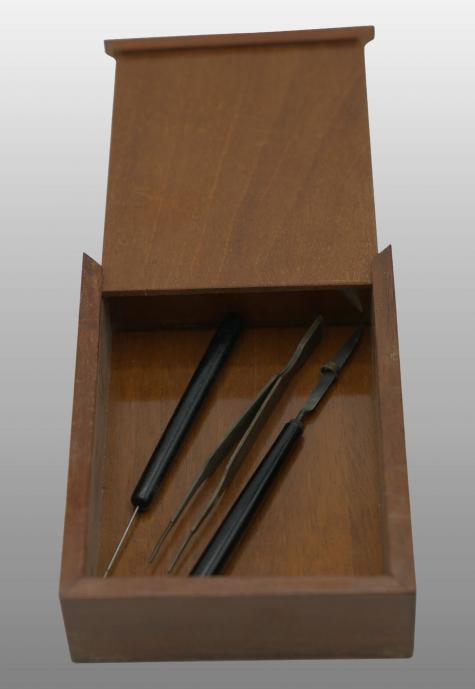

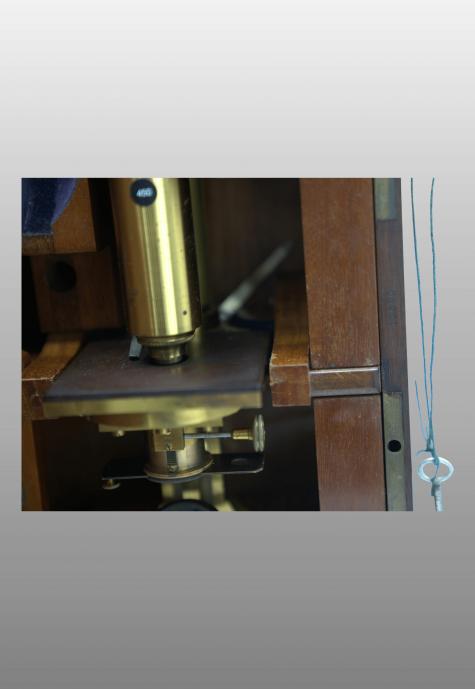

Description 450 : caisse en acajou (25x38x16 cm), oculaires 1,2,3,4,5,6 objectifs 4,5,6,7,8,9, , scalpel, pique, crochet pinceau, boite objectif, 2x clef, condenseur, diaphragme,
