533 Microscope polarisation LEITZ type GM

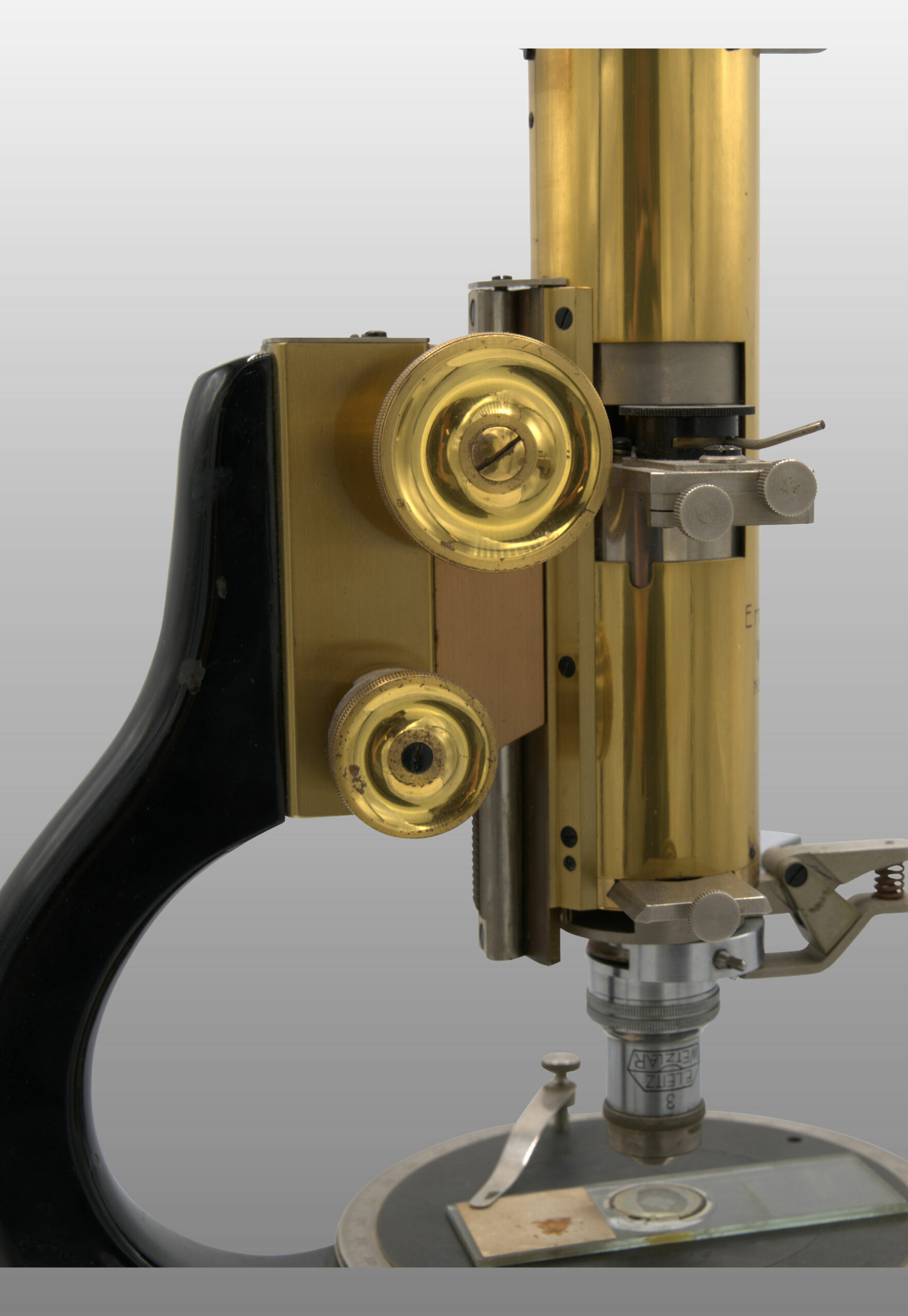

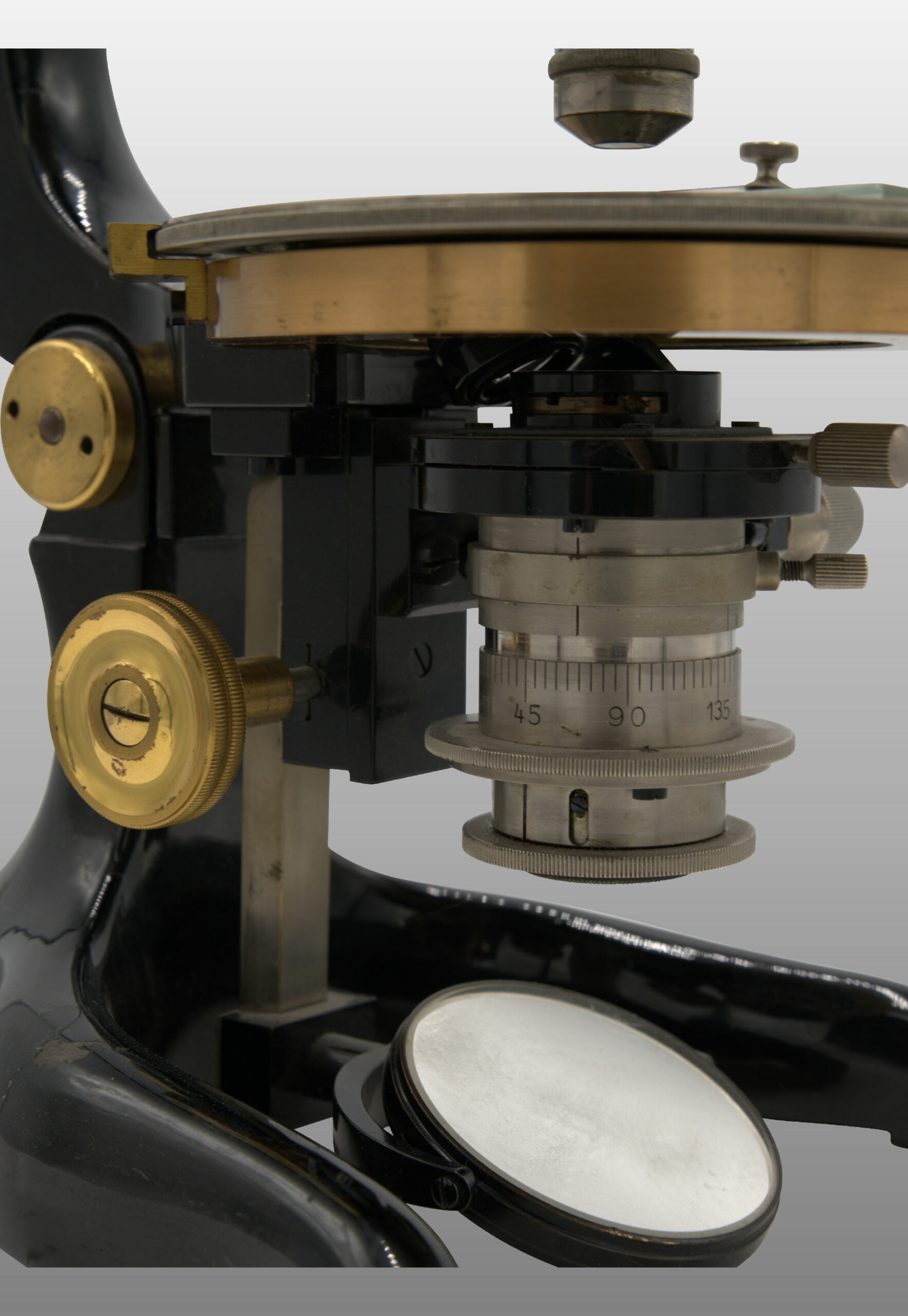

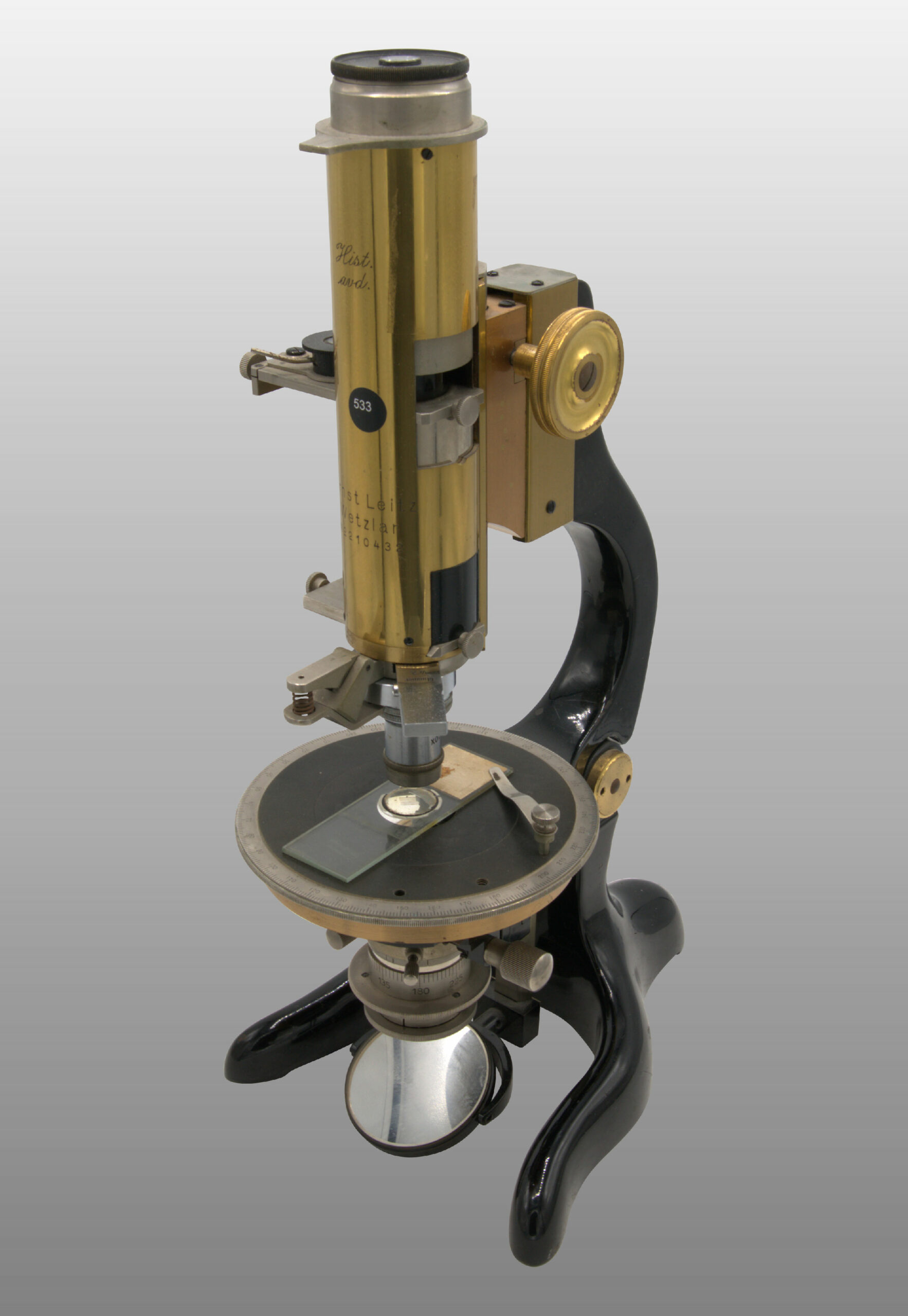

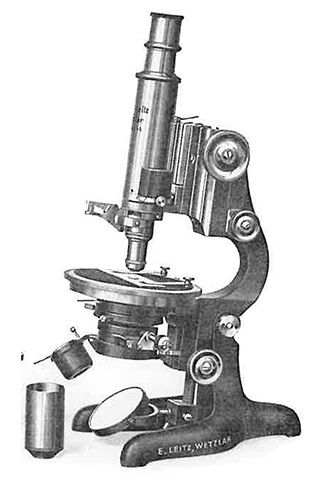

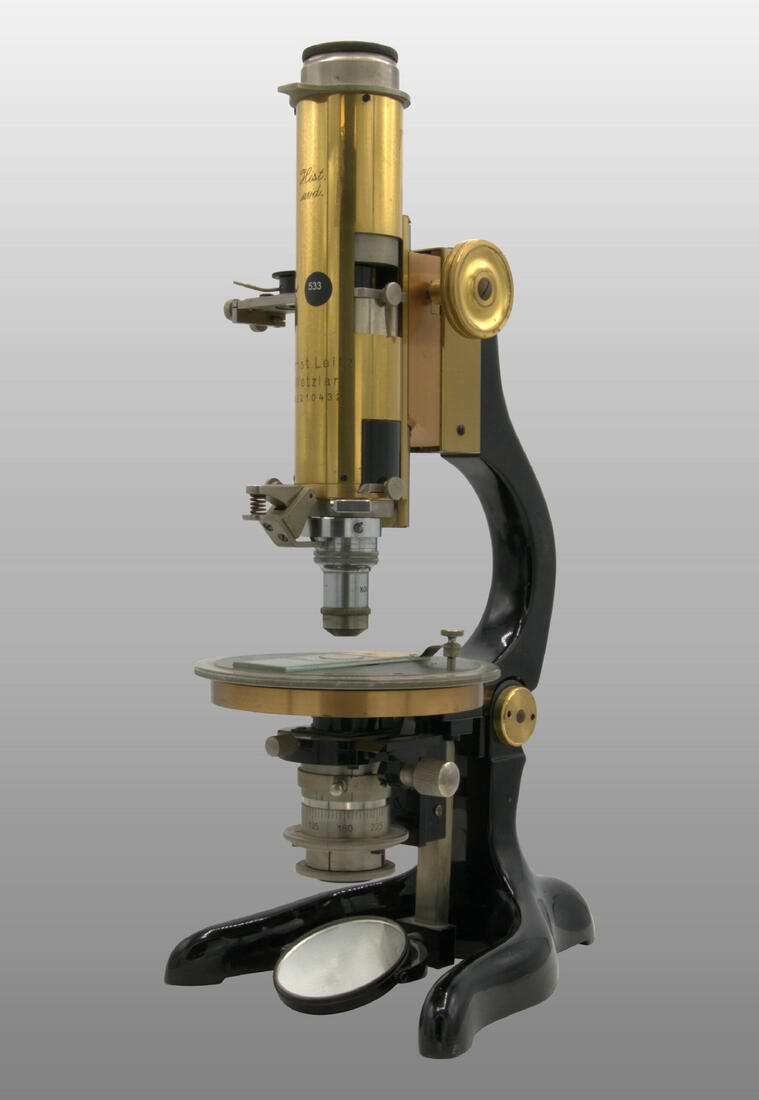

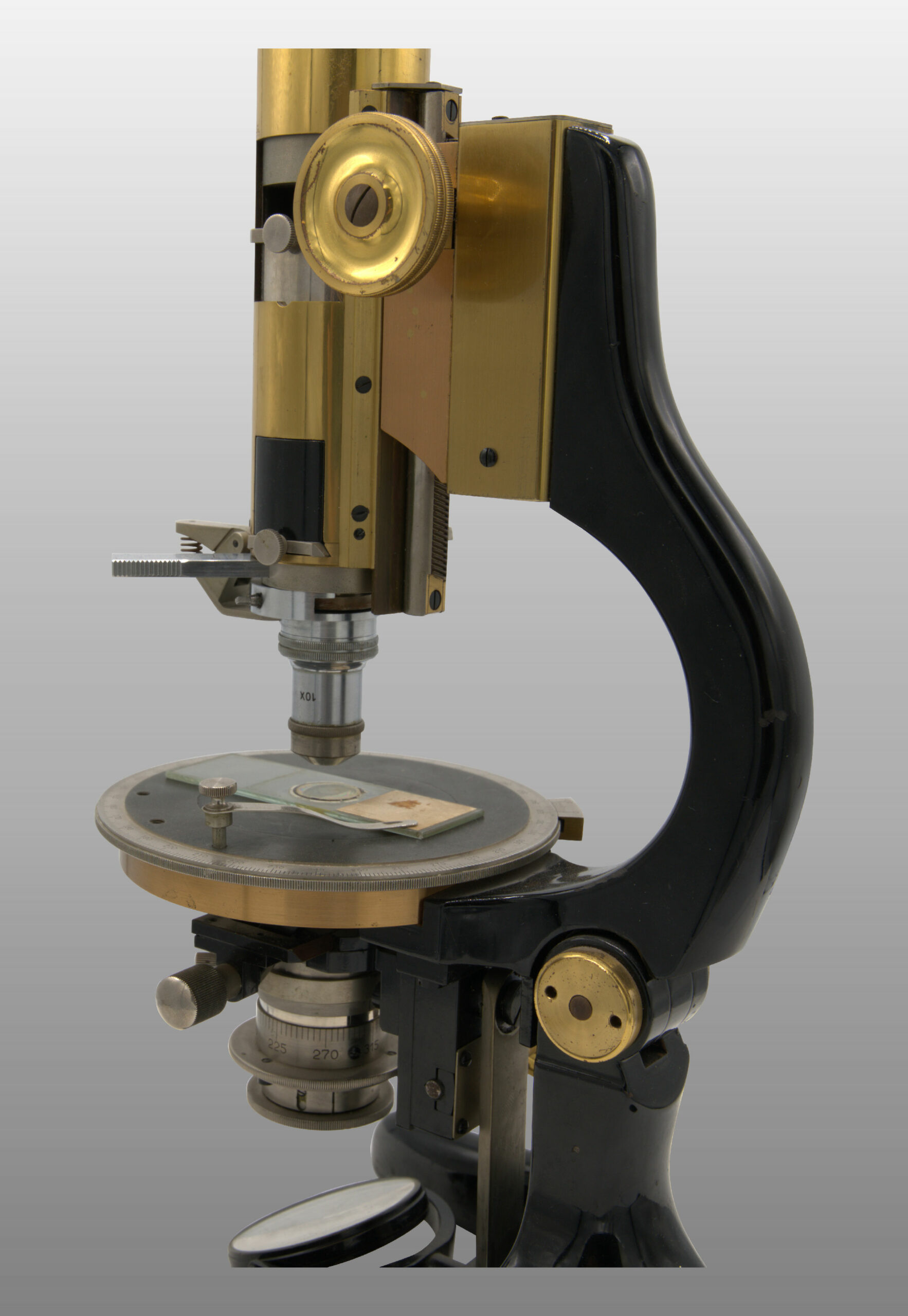

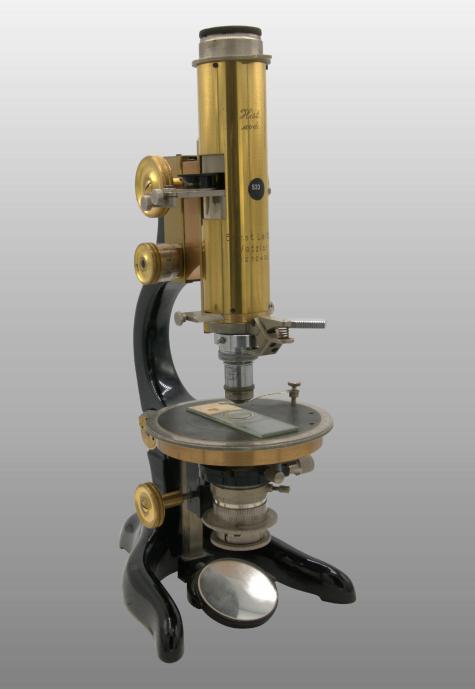

 Ernst  Leitz  Wetzlar  n°  259979  Le  microscope  pétrologique  du  modèle  GM.   c.   1927  Ce  microscope  est  signé  sur  le  tube  Ernst  Leitz,  Wetzlar,  n°  259979.   C’est un  exemple  du  microscope  pétrologique  GM  de  1927.   C’était un  modèle  de  qualité  professionnelle  de  son  époque.   Le microscope mesure  environ  14  pouces  de  haut  en  position  inclinée,  comme  le  montrent  les  images.   La mise  au  point grossière  se  fait  par  crémaillère  et  la  mise  au point fine  utilise  deux  vis  micrométriques  montées  sur le  côté,  l’une  avec  étalonnages.   Parmi ses caractéristiques se  trouve  un  prisme analyseur  Ahrens  dans  un  support  coulissant.   Le polariseur est capable d’une  rotation  complète  à  360  degrés  et  à  son  extrémité  inférieure  se  trouve  un  diaphragme  d’iris.   Au-dessus du polariseur  se  trouve  un  condenseur  à  deux  composants  dans  un  montage  coulissant  avec  diaphragme  d’iris;   le  composant  supérieur  du  condenseur  peut  être  déplacé  hors  du  chemin  optique  pour  un  travail  de  faible  puissance.   L’ensemble de la sous platine est focalisé  par  crémaillère  et  pignon.   Dans le tube principal se  trouve  un  objectif  Bertrand  de  mise au  point  dans  une  monture  coulissante  avec  son  propre  diaphragme  d’iris  et  son réglage   de  centrage.   La grande  platine  avec  étalonnages  de  degrés  et  vernier  est  capable  de  tourner  autour  de  l’axe  optique  et  dispose  d’un  mécanisme  de  verrouillage  et  de  clips  de  scène.   Le miroir est  double  face  avec  des verres  unis  et  concaves  et  sa  position  peut  être  ajustée  le  long  de  l’empennage  oscillant.   Le microscope est fourni avec deux objectifs Leitz, un oculaire de grand diamètre avec réticule, un oculaire de petit diamètre avec réticule, un adaptateur qui permet l’utilisation d’un oculaire de petit diamètre et un ajustement de trou d’épingle pour une utilisation avec la lentille Bertrand. Il y a un embrayage d’objectif à l’extrémité du tube et chaque objectif a son propre adaptateur d’objectif avec des réglages de centrage. Deux ensembles d’outils de centrage sont fournis. Les accessoires restants comprennent deux plaques d’onde et une lame de quartz. L’étui de rangement en bois a un ajustement pour les différents accessoires.

Description inventaire 584
