249 Microscope de voyage

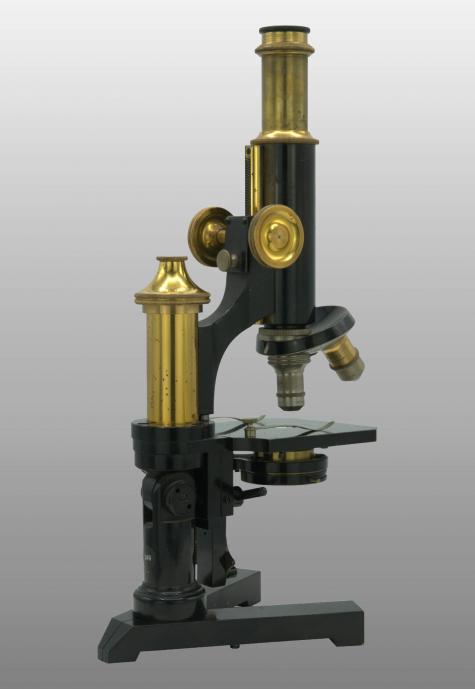

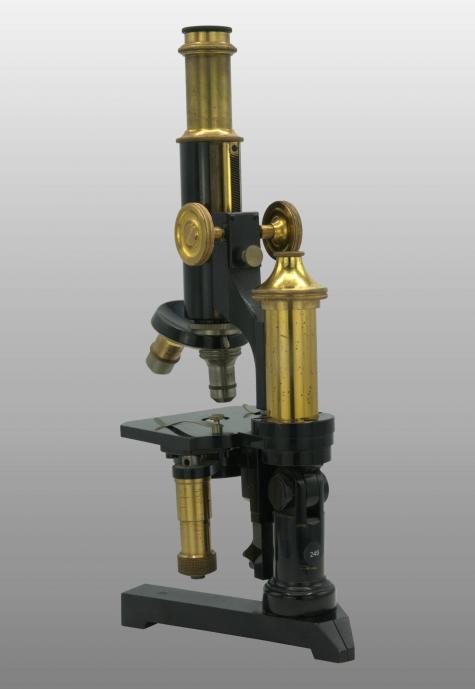

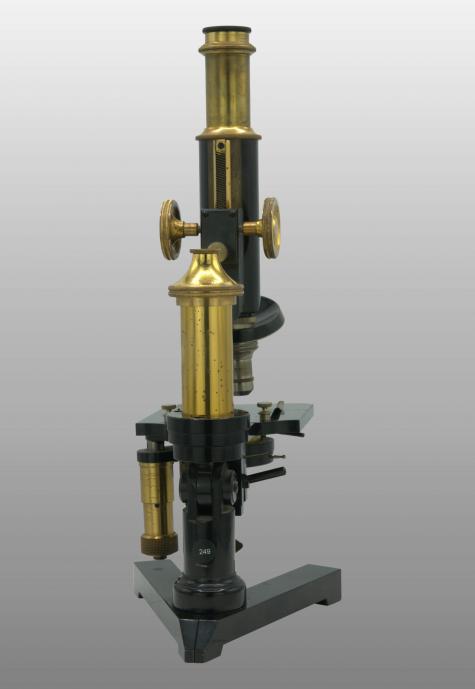

Cet instrument possède un équipement permettant de l’incliner, un tube de tirage avec graduation, un système macrometrique avec pignon et crémaillére, une vis micrométrique et un appareil d’éclairage type 2a, une platine avec diaphragme, et un revolver à deux trous.
Il est conçu pour rentrer dans une caisse de 29 cm de longueur, 20 cm de large et de 8 cm de hauteur.
La platine peut être pivotée à 90 ° et les pieds peuvent s’écarter pour former un triangle. Avant de basculer la platine, on doit retirer le miroir et son support qui est monté sur une queue d’aronde.
En position de travail, la platine est pivotée à 90 ° par rapport à l’axe optique, et ensuite fixée par un levier de blocage. Si on ne la bloque pas, la platine ne se trouvera pas en position perpendiculaire, et de ce fait, on n’arrivera pas à obtenir des images nettes.
Dans une boîte en acajou à serrure

Catalogue Winkel 1910 page 45

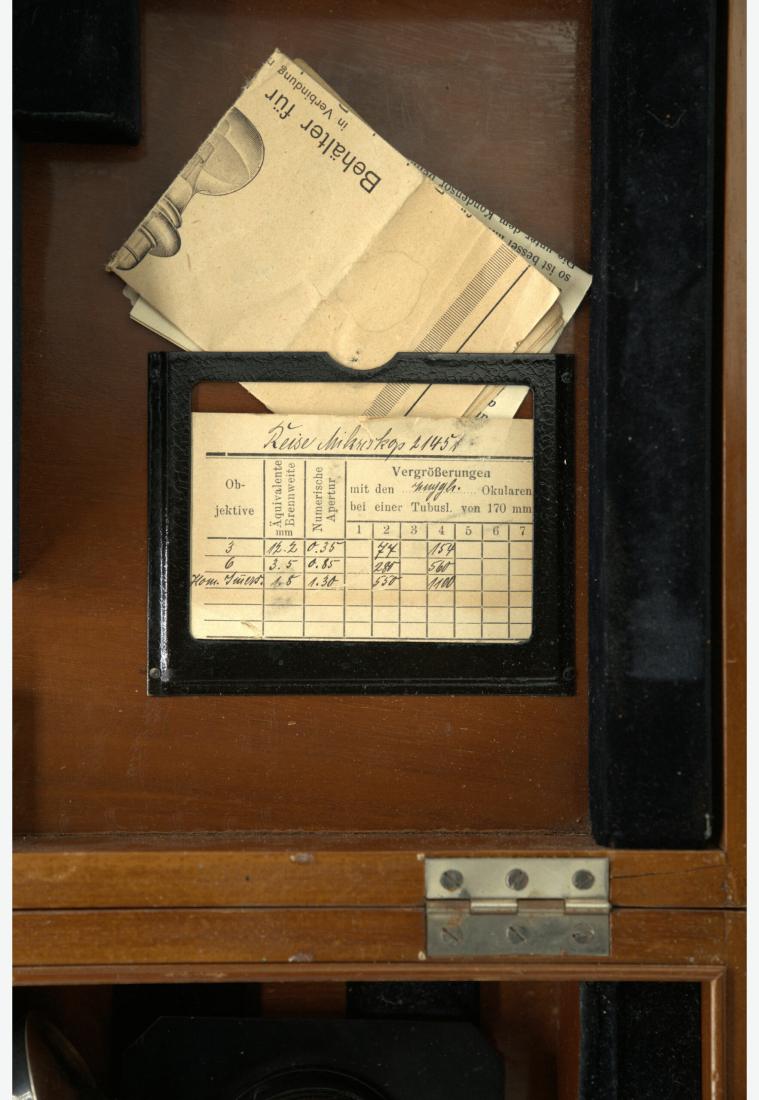

Description 249 : boite en acajou (30x22x9 cm), Oculaires 2,4, objectifs 3, 6, 1/12éme, valets, notice originale, flacon huile. Manque miroir.
